SİSTEM DETAYLARI

Porsche, Volkswagen, Citroen, Fiat, Ford, Man, Peugeot, Renault ve Toyota gibi önde gelen otomotiv üreticilerine koltuk imalatı yapan bir firma için koltuk parça ebat kontrol sistemi geliştirilmiştir.

Otomotiv koltuk imalatı sektörü için hazırlanan sistemde, koltuğu oluşturacak şekilde üretilen her bir kesik parçanın (deri, kumaş) ebat doğruluk kontrolü yapılmaktadır.

Sistem, koltuk parçaları haricindeki ürünlerin de 2D ebat kontrol ve ölçümü için kullanılabilir.

Sistemin İşleyişi

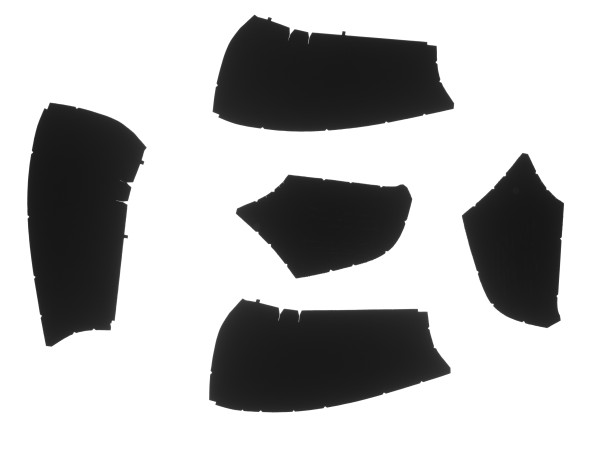

- Deri yada kumaş kesik parçalara ait kalıplar yada uygunluk onaylı parçalar, sisteme bir kez tanıtılır (Master Kalıp veya DXF dosyası).

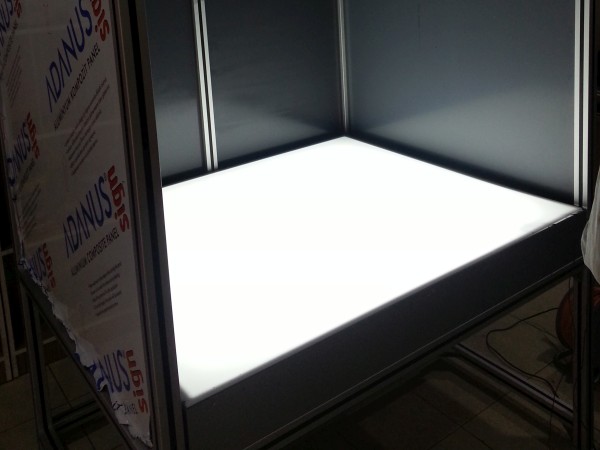

- Masa ölçüsüne sığdığı sürece kontrol alanına kesik parçalar birden fazla konulabilir.

- Operatörün koyulan parçanın yön, açı vb gibi özelliklerine dikkat etmesine gereksinimi olmaz.

- Parça kenarlarındaki hav, iplik artığı vb gibi nesneler sebebiyle net olmayan test sonucu onayı Operatöre bırakılır.

- Sistem ilk aşamada parçanın hangi Master kalıba ait olduğunu bulur, daha sonrada bu Master kalıpla kontrol alanına konulan parçaları karşılaştırarak uygunluk onayı verir.

- Bu kontrolde “V” çıt diye tabir edilen çentikleri de tespit edilebilir.

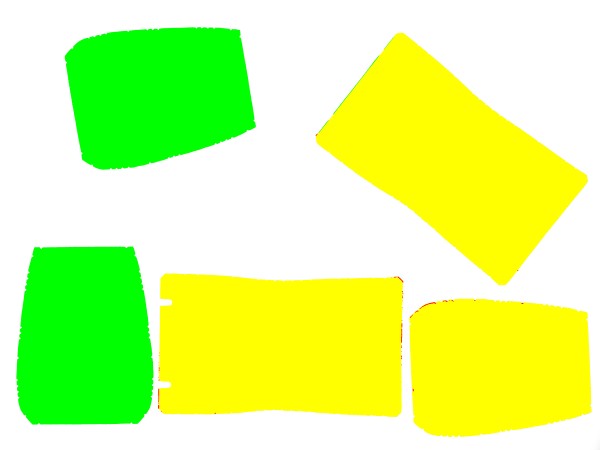

- Hatasız parçalar YEŞİL, hatalı parçalar SARI, hatalı bölge de KIRMIZI renkte doğrudan ekranda görülebilir.

- Kontrol zamanı her bir parça için 3 saniyenin altındadır.

Broşür
